Name: Metalen voetgangersbrug staal wandelbrug voor één rijstrook 4,2 m breedte
Brand: Juhe
SKU: Q355,Q420,A490
Price: 25.00 USD
Availability: InStock
Rating: 4.7 (158 reviews)

Kenmerken Galerij Productomschrijving Verzoek om een Citaat

Kenmerken

Specificaties

Standaard: ASTM

Graad: Staal

Type: Zwaar, zwaar

Toepassing: Staalbouw, staalbouwbrug

Tolerantie: ± 1%

Verwerkingsdienst: Buigen, lassen, snijden, buigen, lassen, afspelen, snijden, steken

Levertijd: 15-21 dagen

Materiaal: Q355 /klasse 350/ASTM A992

Hoofdstructuur: van ijzer of van staal

Garantie: Meer dan 50 jaar

Deisgnsoftware: Auto CAD, Tekla, PKPM

Totale lengte: 15 m- 60 m of andere

Breedte: Eén rijstrook 4,2 m, dubbel rijstrook 7,35 m

Verzorging: HS15-HS25 of andere

Haven: Qingdao Tianjin

Markeren:

q355 staal wandelbrug

q355 metalen voetgangersbrug

ASTM A992 staal wandelbrug

Basis informatie

Plaats van herkomst: Shandong, China

Merknaam: Juhe

Modelnummer: Q355,Q420,A490

Betalen & Verzenden Algemene voorwaarden

Verpakking Details: staalconstructie magazijn/staalwerkplaats/metalen hanger schuur:<br/>1. staalcomponenten worden in d

Levering vermogen: 20000 Ton/Ton per Maand

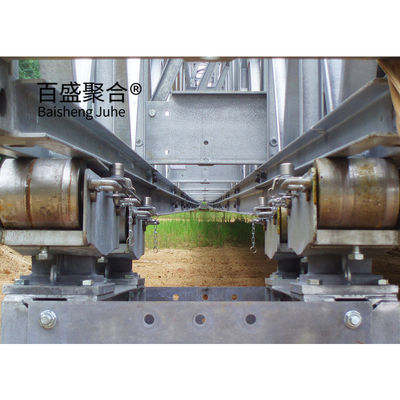

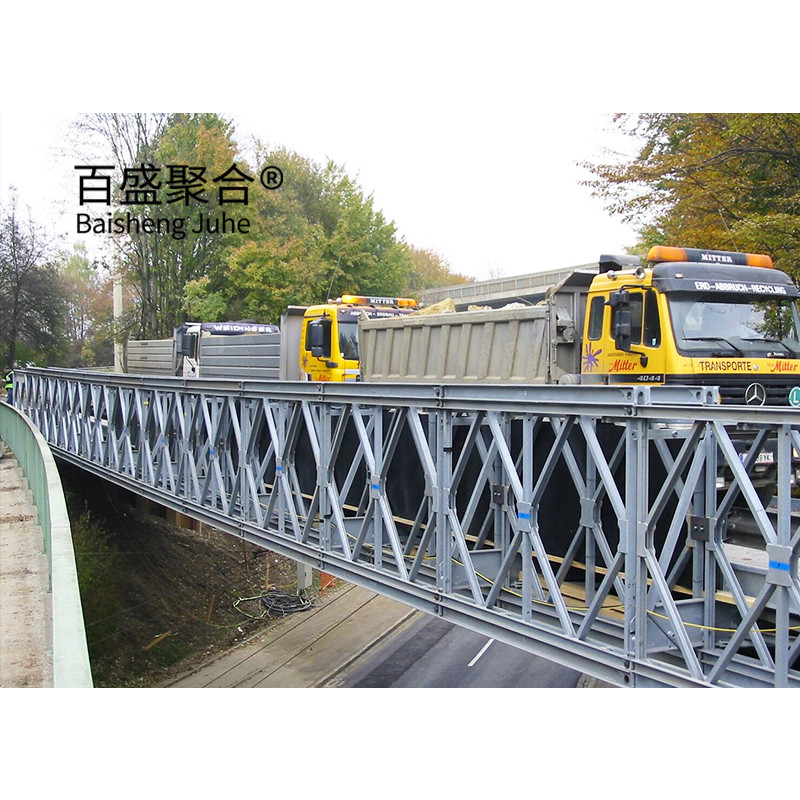

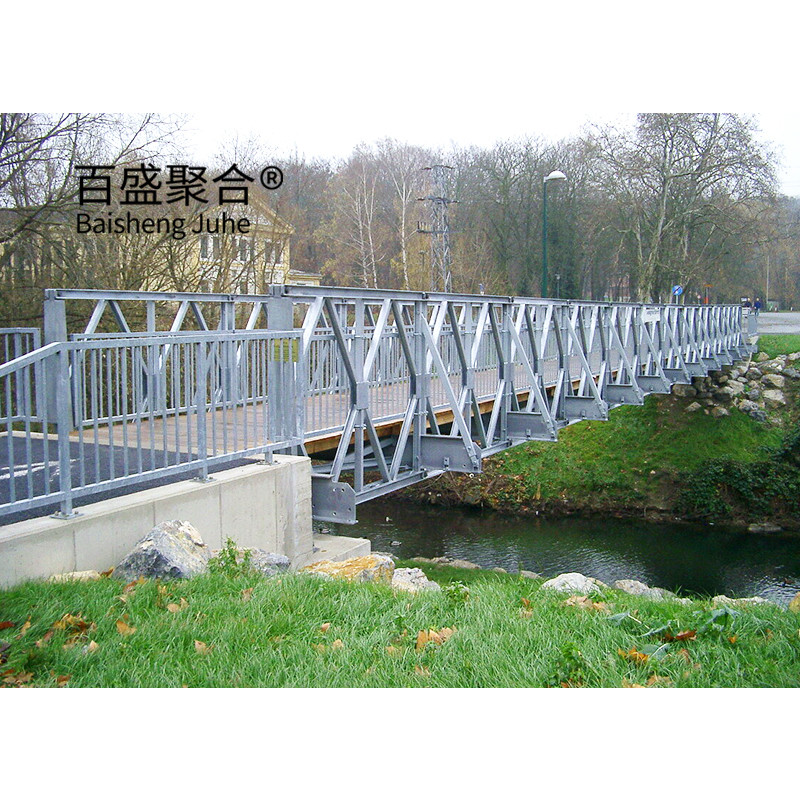

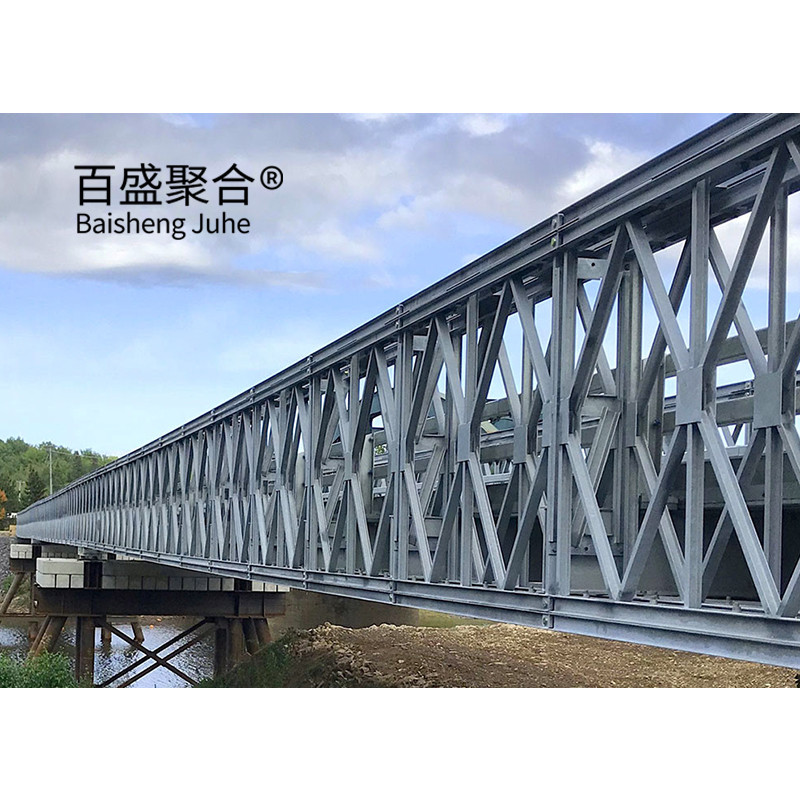

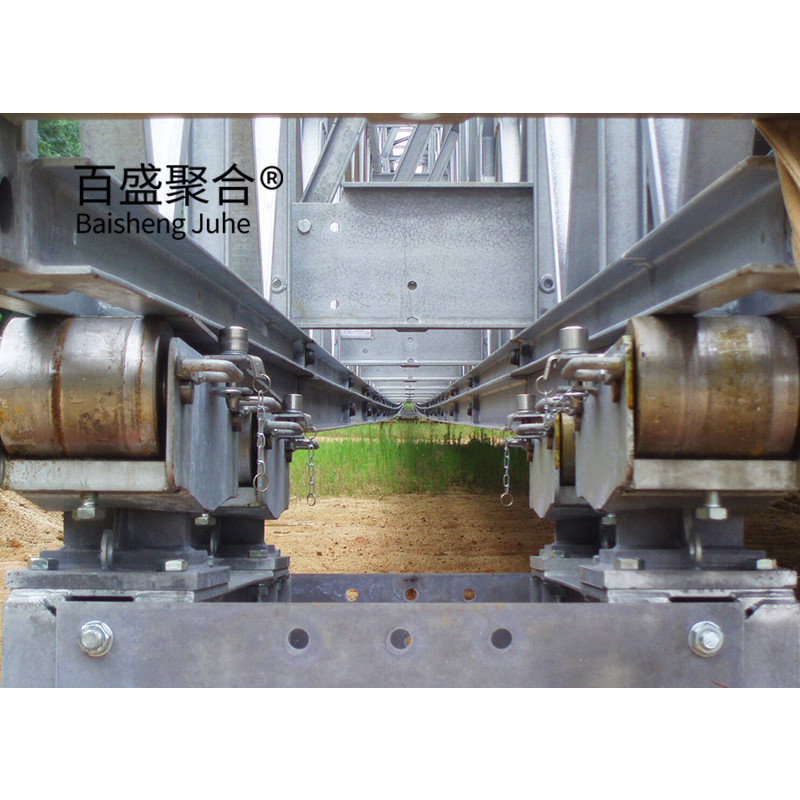

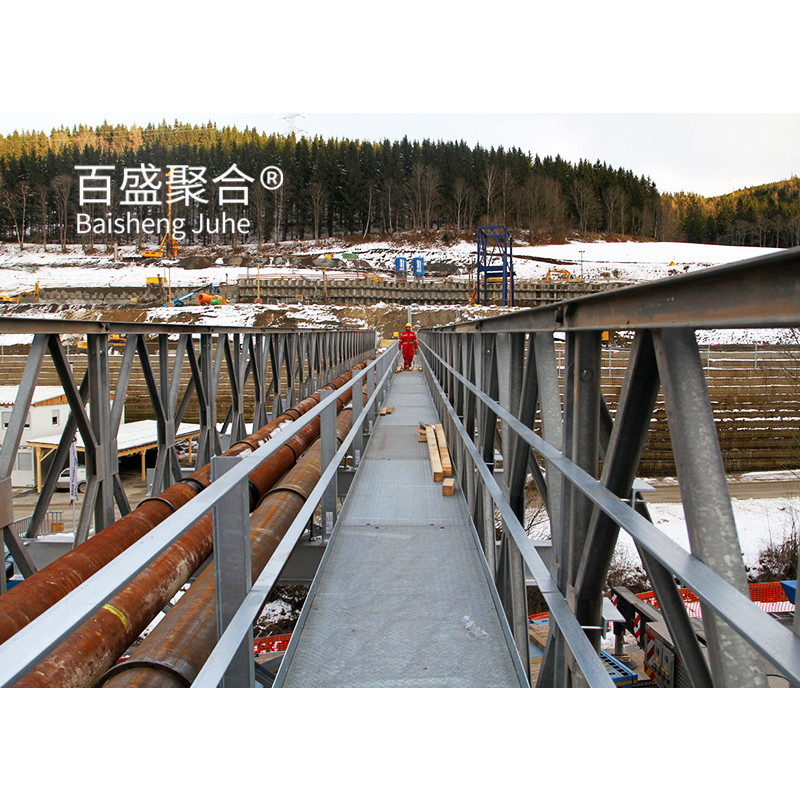

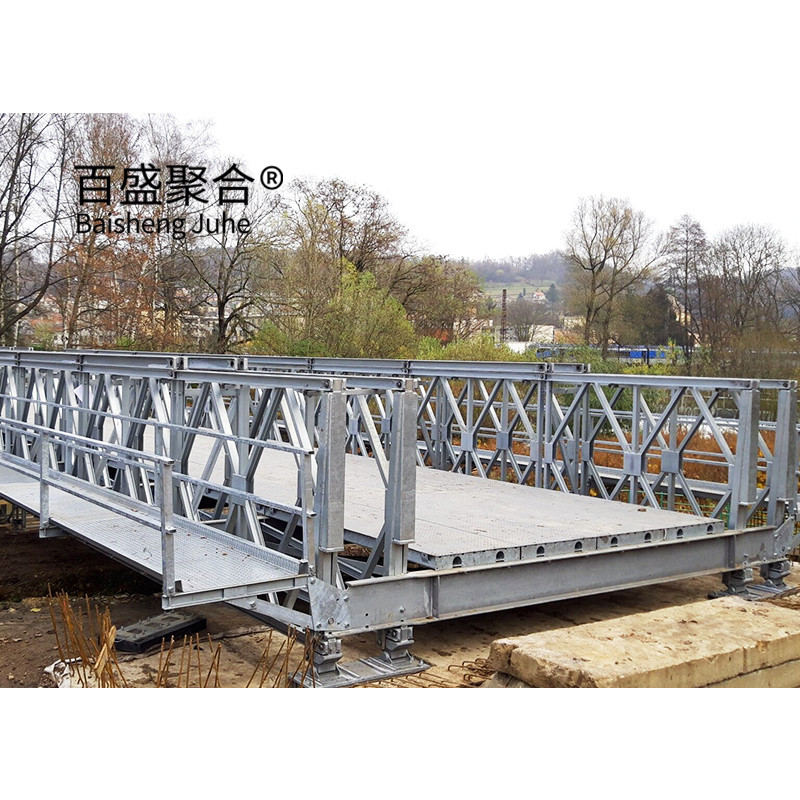

Galerij

Metalen voetgangersbrug staal wandelbrug voor één rijstrook 4,2 m breedte

Productomschrijving

Aangepaste stalen structuur voetgangersbrug voor één rijstrook 4,2 m breedte tegen betaalbare prijzen

Beschrijving van de producten

Professionele fabrikant van goedkope geprefabriceerde gebouwen, bruggen en voetgangersbruggen

Steel Bailey Bridge wordt ook wel een draagbare stalen brug, paneelbrug, modulaire brug, stalen trussbrug of tijdelijke brug met voetgangers genoemd.

Bailey bruggen die draagbare stalen bruggen zijn zijn op grote schaal gebruikt in verschillende gebieden, het belangrijkste kenmerk is het bereiken van een verscheidenheid van spanningen, dragen draagvermogen, licht en handige componenten,Eenvoudig te ontmantelen en sterk aanpassingsvermogen kan snel worden voltooid met eenvoudige gereedschappen en arbeidskrachten.

Kenmerken van Steel Truss Bailey Bridge

·Eenvoudige structuur

Een Bailey brug bestaat voornamelijk uit drie delen, de panelen vormden twee zijwanden, de oversteek verbindt de panelen aan twee zijden,
en het dek, meestal van staal of hout, op het overdek.

·Weinig componenten

Met uitzondering van de belangrijkste onderdelen zoals paneel, oversteek en dek, zijn slechts een paar componenten nodig zoals frames, eind post, beugels, akkoord
versterking, lager, basisplaat, enz.

·lichtgewicht

Het gewicht van de hele brug is veel lichter dan dat van andere bruggen.

·Makkelijk en snel te bouwen

Met eenvoudige gereedschappen en pinnen, bouten, kun je een brug gemakkelijk combineren.

·Gemakkelijk vervoer

Eenvoudig te monteren en te demonteren en de lichte, gewone vrachtwagen kan het transportwerk doen.

·Veelzijdig gebruik

Een Bailey brug heeft meerdere toepassingen, niet alleen als brug.

- Nee, niet echt.	interne kracht	structuurvorm
				niet-versterkt model							versterkt model
				SS	DS	TS	QS	SSR	DSR	TSR	QSR
200	standaard trussmoment ((kN.m)	1034.3	2027.2	2978.8	3930.3	2165.4	4244.2	6236.4	8228.6
200	standaard scheren van de tralies (kN)	222.1	435.3	639.6	843.9	222.1	435.3	639.6	843.9
201	hoog buigmoment van het tracer ((kN.m))	1593.2	3122.8	4585.5	6054.3	3335.8	6538.2	9607.1	12676.1
202	Hoog buigbare traceringsscheer ((kN)	348	696	1044	1392	348	696	1044	1392
203	Snijkracht van superhoge snijband ((kN)	509.8	999.2	1468.2	1937.2	509.8	999.2	1468.2	1937.2

ZB200 Tabel van de geometrische kenmerken van een traliesbrug ((Halfbrug)
structuur	geometrische kenmerken
structuur		geometrische kenmerken	Acord gebied ((cm²)	Sectie eigenschappen ((cm³)	Moment van traagheid (cm)⁴)
ss	SS	25.48	5437	580174
ss		SSR	50.96	10875	1160348
DS	DS	50.96	10875	1160348
		DSR1	76.44	16312	1740522
		DSR2	101.92	21750	2320696
TS	TS	76.44	16312	1740522
		TSR2	127.4	27185	2900870
		TSR3	152.88	32625	3481044
QS	QS	101.92	21750	2320696
		QSR3	178.36	38059	4061218
		QSR4	203.84	43500	4641392

Technische details

Bailey brug panel bestaat uit panelen, pinnen, post einde, ...bolt, akkoordversterking, trussbolt en akkoordbolt.
De splitsing van de trusses is in de vorm van een splitsing van de splitsing van de splitsing van de splitsing van de splitsing van de splitsing.het mannelijke uiteinde van de ene truss in het vrouwelijke uiteinde van de andere truss plaatsenHoles: functie van het traceringsmechanisme: de schroefgat wordt gebruikt voor het splitsen van een dubbel dek of een versterkte brug.door de schroefbout of de schroef van het schroeflid in het schroefgat van het schroeflid in te voeren, zodat de dubbele dek truss of de truss en versterkt koord lid te verbinden; beugel gat wordt gebruikt voor het installeren van beugel, terwijl de truss wordt gebruikt als balk, gebruik de twee middelste gaten;als brugvoeten, de twee eindgaten gebruiken om de verbinding van twee rijen tralies te versterken; voor de aansluiting van de schommelbeugel wordt een windbeugel gebruikt; voor het plaatsen van de beugel wordt een beugelgat op de eindbeugel gebruikt;met een breedte van niet meer dan 20 mmEr zijn vier schroefblokken, met een schroef erop om de schroefpositie te beperken.

Onderdelen van Bailey Bridge

Waarom kiezen wij voor het aanbieden van staalconstructies:

1.We hebben een groep van professionele ingenieurs, van wie de meesten hebben meer dan 10 jaar ervaring op het gebied van architectuur.installatie enzovoortDe medewerkers hebben uitstekende vaardigheden. Sommigen van hen hadden klanten geholpen om het magazijn over de hele wereld te installeren.

2We bieden een one-stop service. bouw tekening, berekeningsblad zal worden aangeboden om u te helpen bij het verkrijgen van de bouwvergunning. fundering ontwerp kan gratis worden gemaakt als je nodig hebt.We kunnen 3D tekeningen maken om het uitzicht te laten zien.Bovendien zullen er installatie tekeningen worden aangeboden en staal structuur kolom, balken zal gemarkeerd worden nummer op het om u te helpen installeren.

3We sturen extra bouten, bouten, panelen in geval van schade bij installatie.

4Efficiëntie is ons streven elke vraag, e-mail zal onmiddellijk worden beantwoord elke vraag zal zeer aandacht krijgen.

5We hebben ook meer dan 40 sets van grote precieze en binnenlands geavanceerde verwerkingsapparatuur, met inbegrip van grote portier planing machines, automatische ondergedompelde boog lassen machines,montage- en verwerkingsmachines, slitters, schoot ontploffingsmachines en binnenkort.

6We zullen een gedetailleerde verpakkingslijst voor elke container aanbieden bij het laden zodat het gemakkelijker zal zijn om te lossen.

7. "Morele persoonlijkheid bepaalt de kwaliteit van het product". is onze garantie voor de producten. "Klanten komen eerst". is ons eeuwige streven. Geloof in uw keuze, we zullen u een tevreden antwoord geven.

Staalstructuur

Shandong Juhe Steel Co. LTD.

_{Na meer dan 10 jaar van gestage ontwikkeling is het nu een hightech, gediversifieerde, exportgerichte internationale particuliere onderneming geworden die onderzoek en ontwikkeling integreert.ontwerp, productie, installatie en bouw en service. productie-ondernemingen in China, heeft ook waterdichte anti-corrosie isolatie engineering, bouw gordijn muur engineering,bouwtechniek constructie algemene contractantskwalificatie, worden opgenomen in de productiebasis voor de modernisering van de bouwsector in de provincie Shandong.De kern van het concurrentievermogen van het bedrijf is het voortdurende streven naar technologische doorbrakenNu zijn er meer dan 100 senior technisch personeel van verschillende soorten, en veel universiteiten en wetenschappelijke onderzoeksinstellingen om samenwerkingsverbanden te vestigen.Met behulp van interne en externe intellectuele middelenIn het kader van de ontwikkeling van de Europese infrastructuur blijven wij in verschillende opzichten innoveren en nieuwe doorbraken maken.}

Klantenalbum

Veelgestelde vragen

Q1: Hoe lang duurt het om mijn gebouw te krijgen?A: De doorlooptijd varieert, maar meestal 2 weken van tekeningen en 6-8 weken voor levering ((afhankelijk van de complexiteit)V2: Wat zijn de kenmerken van Steel Bailey Bridge?A: 1-Duurzaam en met een lange levensduur. 2-Korter bouwtijd dan beton- en houten gebouwen. 3-Low kosten en herbruikbaar. 4-Hoge sterkte en licht gewicht, heeft een goede seismische prestaties.5-Veel gebruikt voor multifunctionele gebouwen. 6-Steel Bailey Bridge is sterk, lichtgewicht en kan snel worden geassembleerd.V3: Waarom heeft u voor JU HE gekozen?A: Bij JU HE, is de klant de eerste prioriteit. We trekken geen trucjes. We zijn een veteraan bezet en beheerd bedrijf, ongeëvenaard in klantenservice.We hebben meer dan 10 jaar ervaring met het bouwen van metaal.We zijn ook een zeer gerenommeerde fabrikant en kunnen uw vragen beantwoorden met betrekking tot elk project.V4: Hoe kan ik de offerte van het project krijgen?A: Als je de tekening hebt, kunnen we je een offerte doen. Als je geen ontwerp hebt, zal onze ingenieur het ontwerpen voor je bevestigen. En dan een offerte doen.Q5: Biedt u ontwerpservice voor ons aan?A: Ja, we kunnen volledige oplossingsschetsen leveren volgens uw vereisten.We kunnen complexe industriële gebouwen ontwerpen zoals kantoorgebouwen., supermarkt, autodealer winkel, scheepvaartcentrum, hotel etc.Q6: Levert u monsters?A: Ja, we kunnen het monster gratis aanbieden, maar betalen niet voor de transportkosten.V7: Wat zijn uw betalingsvoorwaarden?A: L/C, T/T en Western Union.V8: Hoe zit het met uw kwaliteitscontrole?A: We hebben onze eigen professionele kwaliteitscontrole team met rijke ervaring en geavanceerde inspectie apparatuur.V9: Kunt u de installatie helpen?A: We zullen u gedetailleerde instructie foto's en video's te verstrekken.en een aantal geschoolde arbeiders om te helpen met de installatieDe visumkosten, vliegtickets, accommodatie en loon worden echter door de kopers betaald.
